储能电源5000W整改

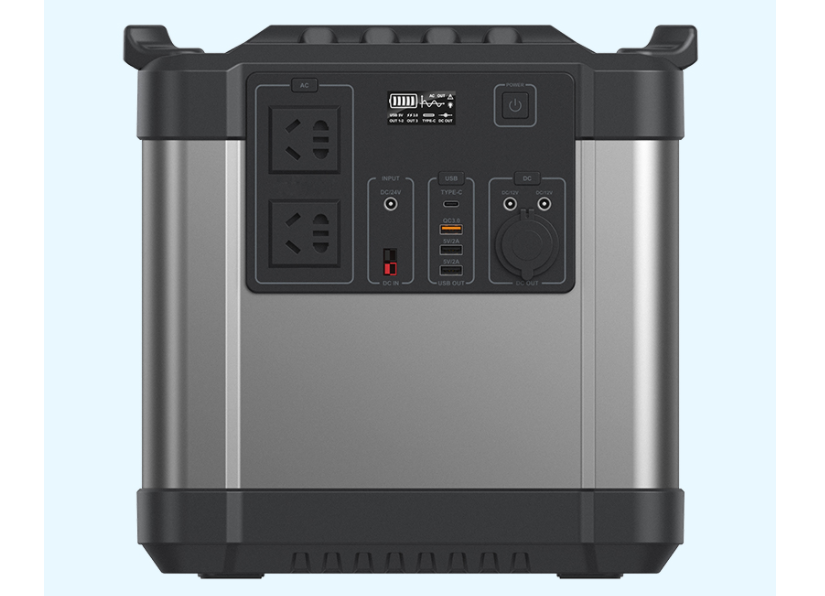

储能电源EMC超标问题是令很多EMC整改工程师都觉得头痛的，不管是测辐射还是传导。储能电源是一种内置锂离子电池，自身可储备电能的便携式电源。它一般容量在500WH-5000WH，广泛应用于户外用电。为人们的外出旅游供电提供方便。极大地改善了人们的出行。如下是5000W光伏逆变的储能电源EMC整改。

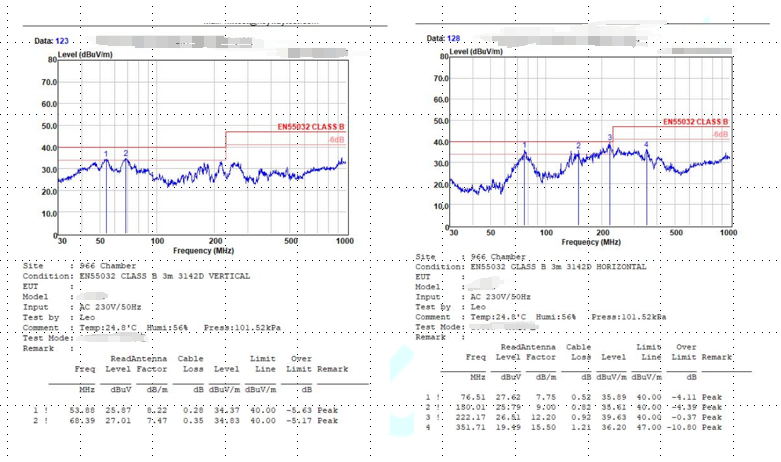

- 整改前摸底数据：

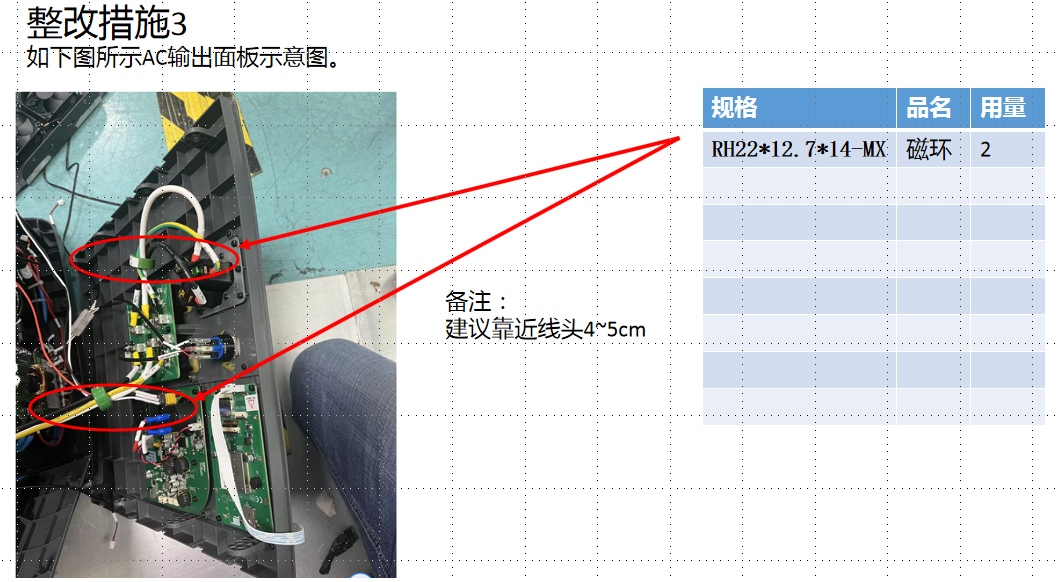

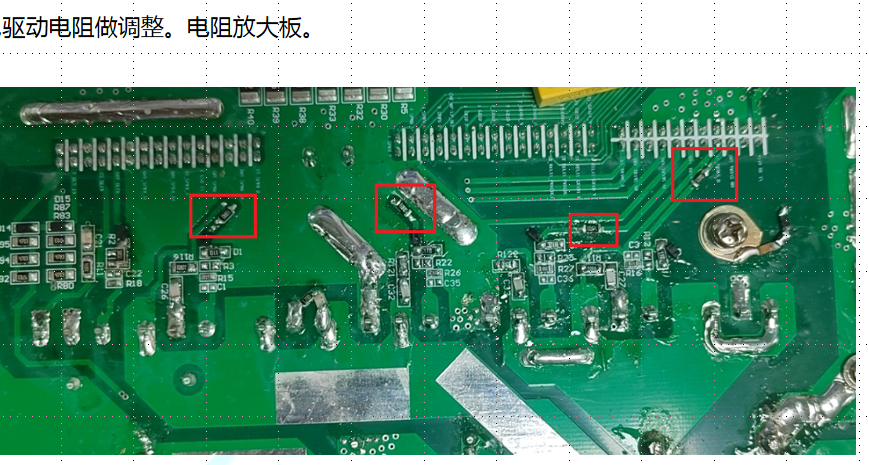

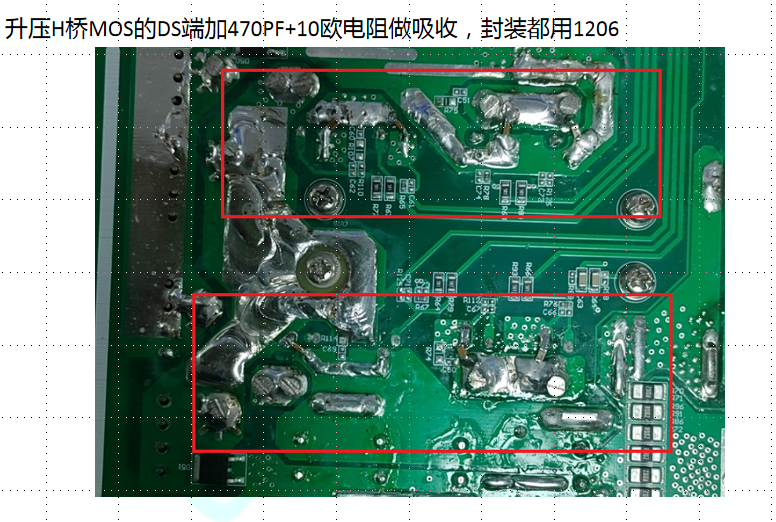

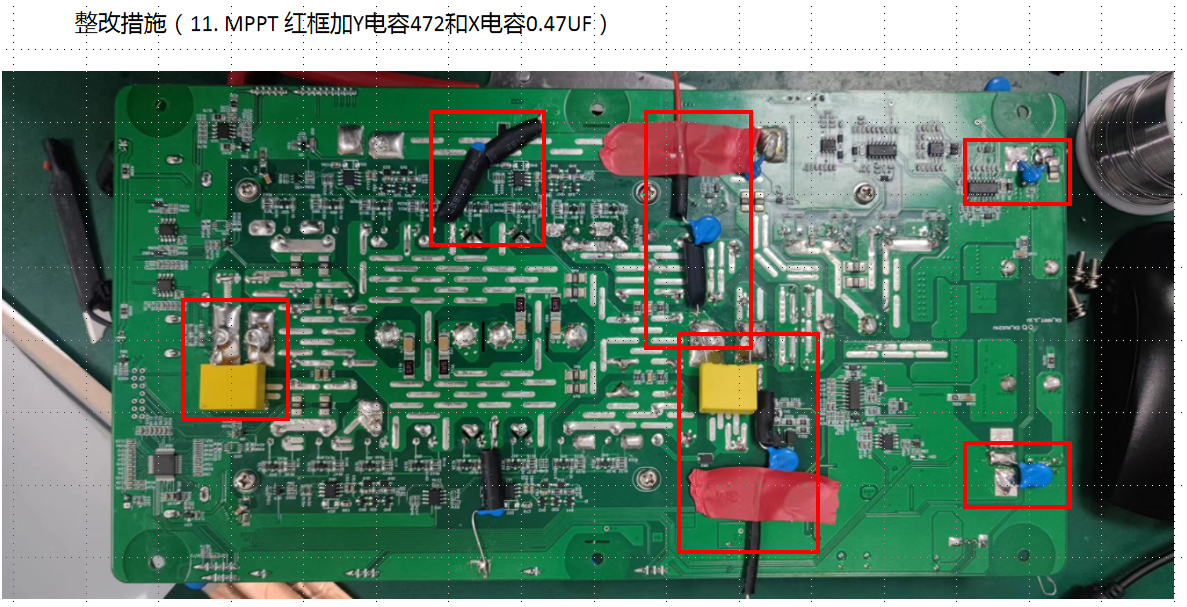

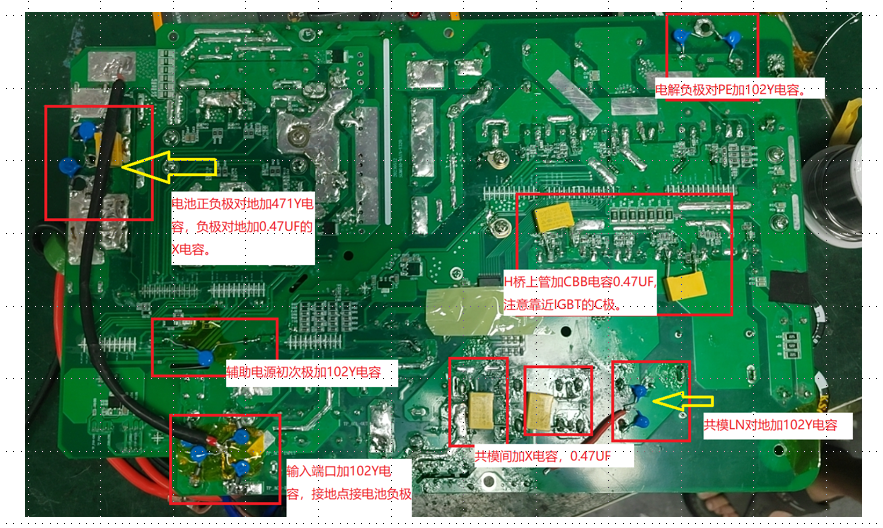

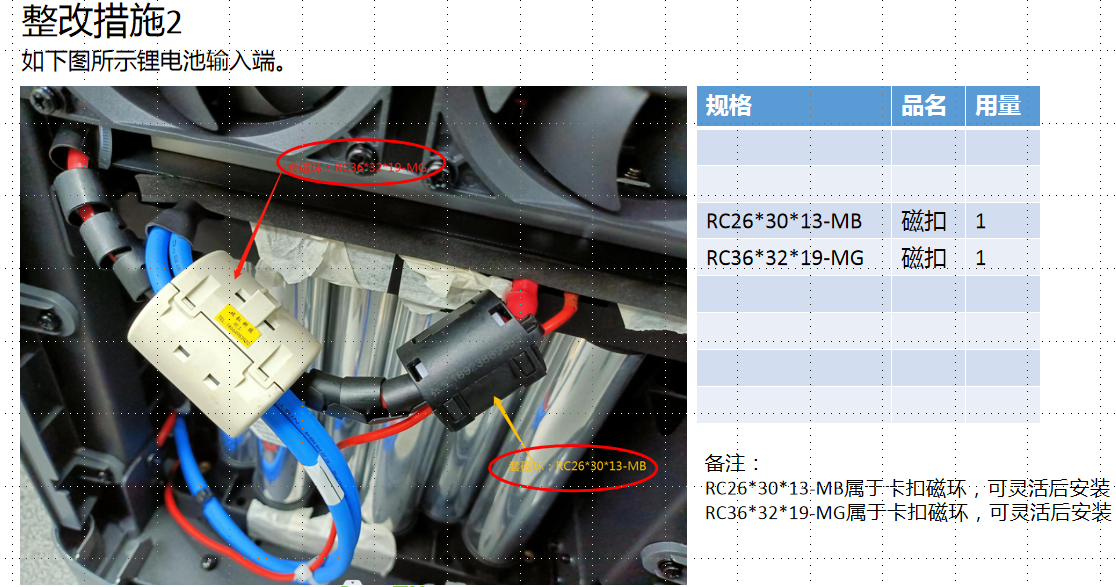

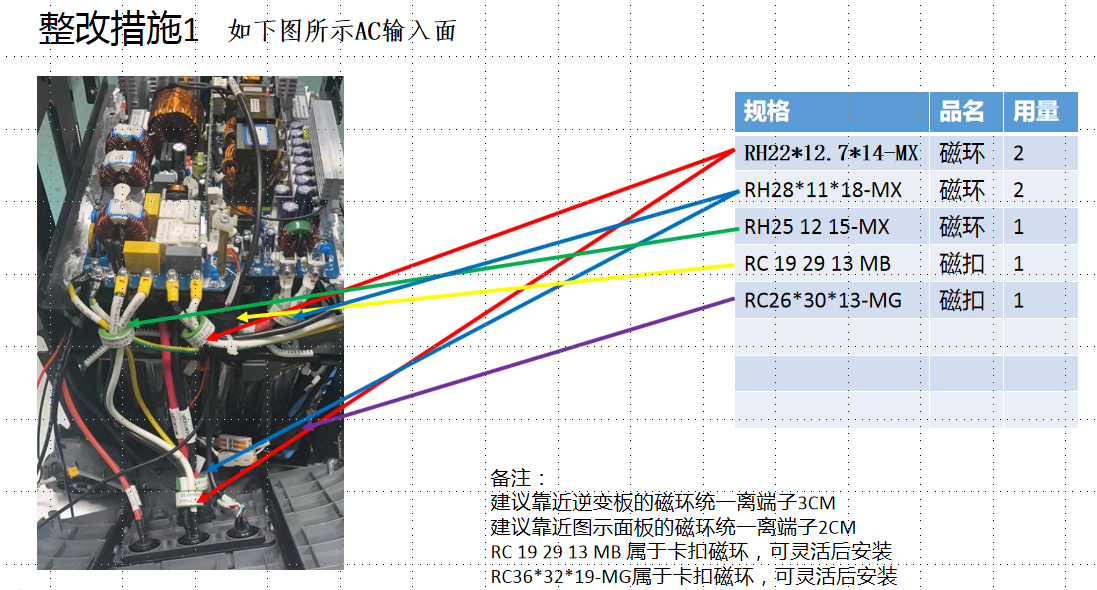

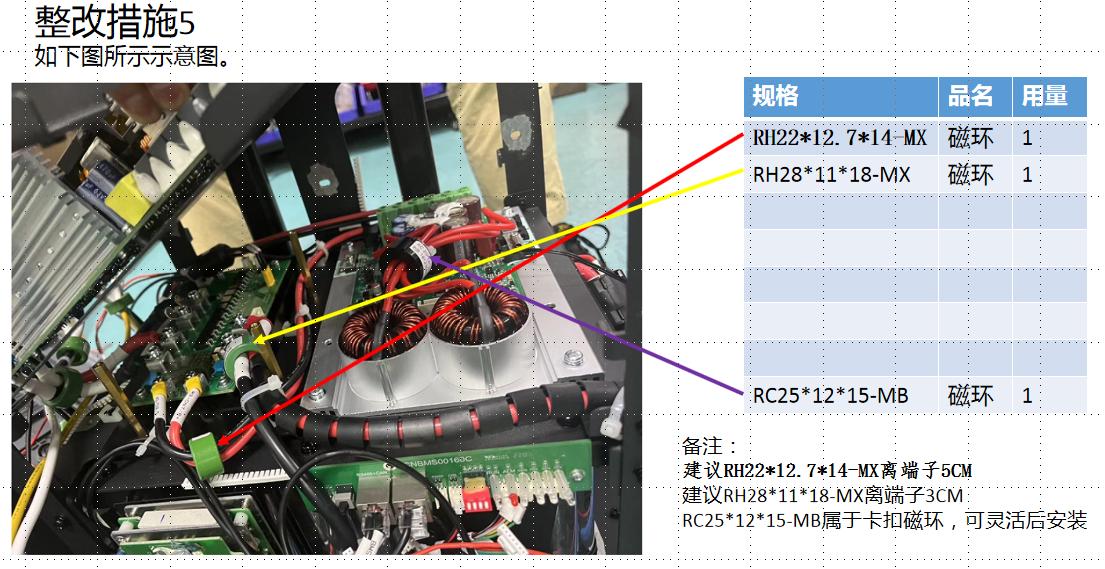

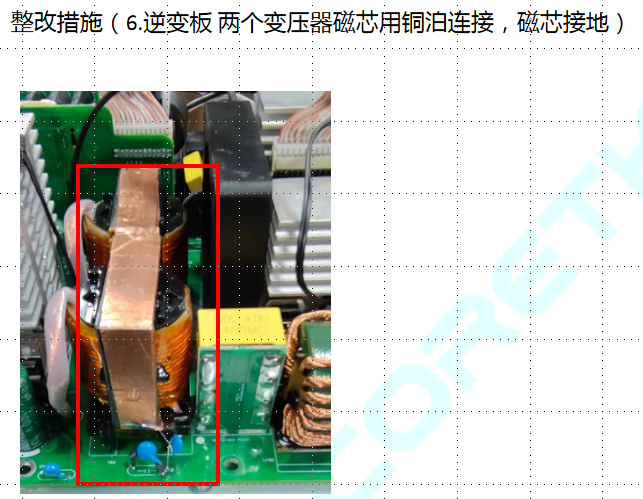

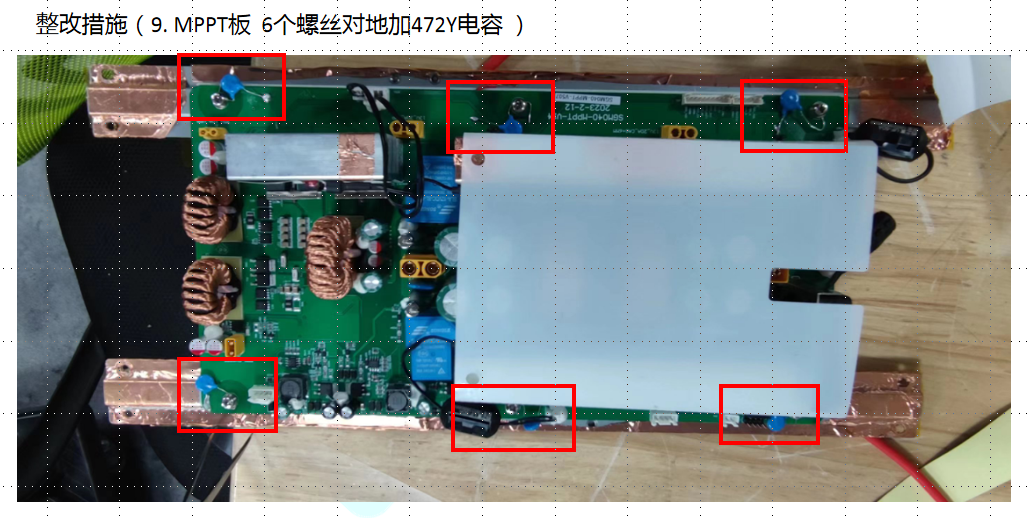

- 整改措施如下：

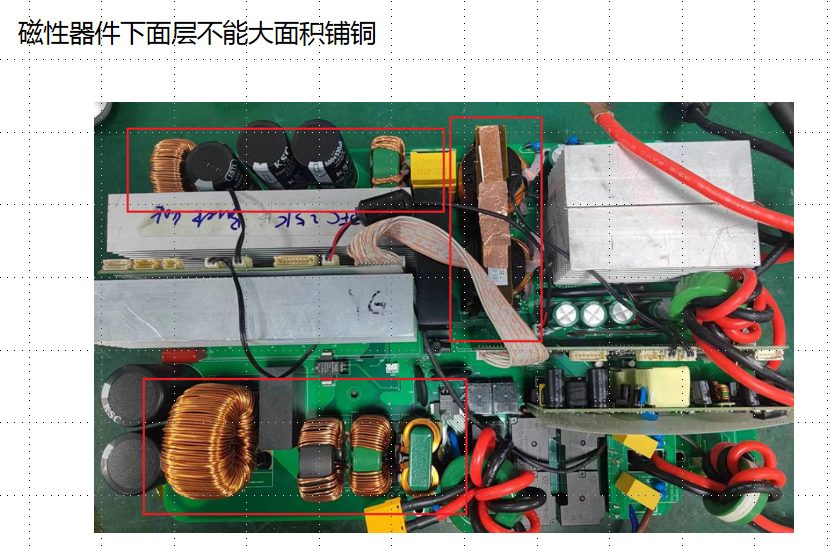

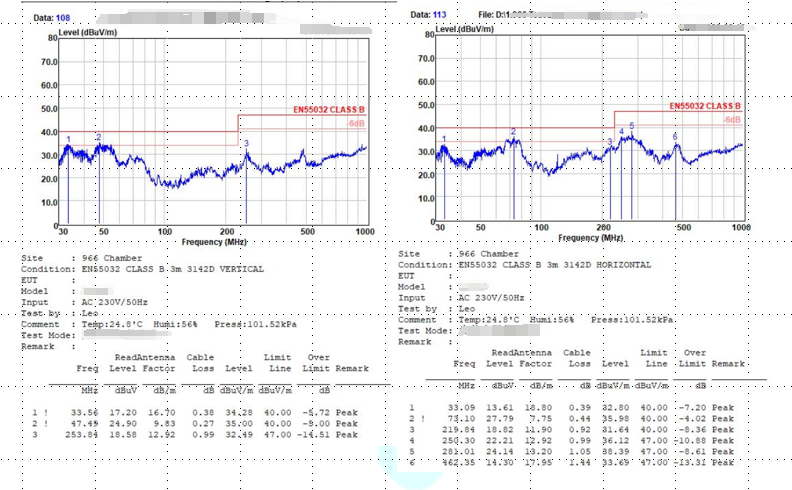

整改后数据
- 总结
EMC的三要素分析：1、对于（EMl） RE， CE ，干扰源头为PCB板 ，耦合路径为线缆与空间 ，敏感体为EMl接收机（这是不变的） ， 因此要进行EMC整改， 首先要分析干扰源头与耦合路径。
2、耦合路径 ：对于线缆出去的EMl噪声 ，我们主要通过滤波来进行 消除（电容+共模或磁珠） ；对于空间出去的EMl噪声（核心板） ，我们主要通过屏蔽来解决。
3、干扰源头 ：通过查看原理图与PCB板 ，通过频谱仪与近场EMl探头定位分析 ，其主要干扰源包含了核心板（时钟走线 ，某些空脚等） ， DCDC电源电路；
导体噪声电压分析通过近场磁场探头 ，锁定大致范围， 再通过电场探头定位至精准PIN脚及走线依据干扰的类型 ，进行有效的滤波（综合考虑安全性 ，性能 ，可靠性， EMC）对比滤波器前后的电压幅度， 以此确认导体滤波的有效性，以此类推 ，验证已探测的EMI源头空间噪声电压分析通过近场磁场探头 ，锁定大致范围， 再尽量缩小到最小范围，通过增加屏蔽， 再采用频谱仪在相对位置 ，对比屏蔽前后的电压幅度， 以此确认屏蔽效率的有效性。以此类推 ，验证已探测的EMI源头，电波暗室定位分析在电波暗室中验证EMI结果 ，看是否还有其他噪声源头或者耦合途径 ，造成发射超标（所有造成辐射超标的 EMI源头都要处理 ，否则还是FAIL） ，逐步查证至EMI整改完毕。电磁干扰的根本原因就是源头，经过路径后，朝空间发射出去，按照EMC三要素，对于EMI来说，需要处的是源头，路径、源头：DCDC,驱动电路，时钟电路，所有电路的矢量叠加（导电中电流电压，空间当中的电场与磁场），路径：导体：公共低阻抗，介质：空间耦合，处理办法：信号：SW，时钟，需要保证SI, PI的情况下，增加波形调整，达到FFT（快速傅里叶变换），因此很多信号只能调到一定程度，要配合路径一起修改，这就是接口电路都需要滤波的原因，因为接口信号发射效率最高电源&GND；直流侧可以无限制的增加器件，保证DCR小即可切除导体的传播：采用磁性器件+容性器件切除介质的传播：屏蔽，增大参考面源头处理办法：首先保证安全，保证功能性能的前提下，尽量不产生高次谐波（减缓上升沿按照FFT变换可以减低高次谐波），减少环路面积，低频采用单点接地，高频采用多点接地，时钟不跨分割换层回流连续处理并尽量走内层；板上干扰有100个，干掉99个，留下一个不干掉，还是过不了EMC测试，我们必须保证干扰去除的全面性。接口信号发射效率高，拖的线缆长，暴露程度大（电磁边界条件强烈）。
整改者：施工13428718236
