深圳EMC整改领域重要规律有哪些?


深圳EMC整改领域重要规律有哪些?

一、深圳EMC整改三个重要规律

规律一、EMC费效比关系规律: EMC问题越早考虑、越早解决,费用越小、效果越好。

在新产品研发阶段就进行EMC设计,比等到产品EMC测试不合格才进行改进,费用可以大大节省,效率可以大大提高;反之,效率就会大大降低,费用就会大大增加。 经验告诉我们,在功能设计的同时进行EMC设计,到样板、样机完成则通过EMC测试,是最省时间和最有经济效益的。相反,产品研发阶段不考虑EMC,投产以后发现EMC不合格才进行改进,非但技术上带来很大难度、而且返工必然带来费用和时间的大大浪费,甚至由于涉及到结构设计、PCB设计的缺陷,无法实施改进措施,导致产品不能上市。

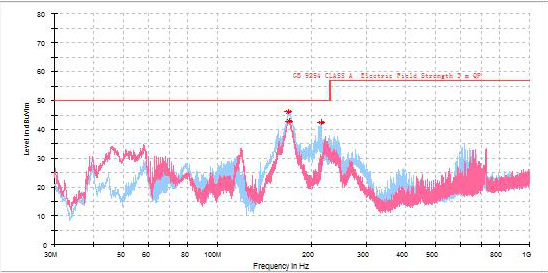

深圳EMC整改工程师在整改测试中

在实际检测工作中经常碰到的情况是:通过围追堵截的方法通过相关EMC测试和认证的强制要求,但这样的产品在实际生产的可生产性和产品实际适用性接近于零。这就造成实验室样品和实际成品是不一致的,EMC的整改成了掩耳盗铃的摆设了,因此真正要考量EMC问题是要在产品设计时就要考虑进去的,而不应该把主要对策放在产品测试阶段。

规律二、高频电流环路面积S越大, EMI辐射越严重。高频信号电流流经电感最小路径。当频率较高时, 一般走线电抗大于电阻,连线对高频信号就是电感,串联电感引起辐射。电磁辐射大多是EUT被测设备上的高频电流环路产生的,最恶劣的情况就是开路中的天线形式。对应处理方法就是减少、减短连线,减小高频电流回路面积,尽量消除任何非正常工作需要的天线,如不连续的布线或有天线效应之元器件过长的插脚。减少辐射骚扰或提高射频辐射抗干扰能力的最重要任务之一,就是想方设法减小高频电流环路面积S。在检测实践中一些具体方法就是处理好接地问题(电源地与信号地)。

规律三、环路电流频率f越高,引起的EMI辐射越严重,电磁辐射场强随电流频率f的平方成正比增大。深圳EMC整改减少辐射骚扰或提高射频辐射抗干扰能力的最重要途径之二,就是想方设法减小骚扰源高频电流频率f,即减小骚扰电磁波的频率f。 关于这个f规律,天纵经验上看很多是因为屏蔽和外壳设计或做工造成的,因为频率越高,波长越小,越是容易从外壳或屏蔽体的小缝隙中泄露出来。
