车厂辐射整改专家-行车记录仪EMI整改


     行车记录仪即记录车辆行驶途中的影像及声音等相关资讯的仪器。安装行车记录仪后,能够记录汽车行驶全过程的视频图像和声音,可为交通事故提供证据。行车记录仪EMI超标找我们,您身边的电磁兼容整体解决方案专家。           整改工程师:施工13428718236    江工13632561861

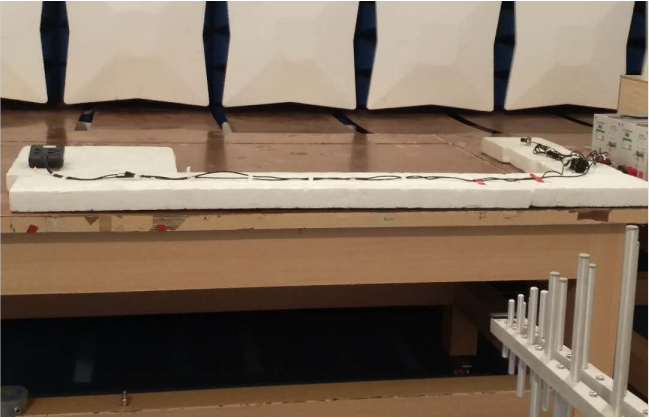

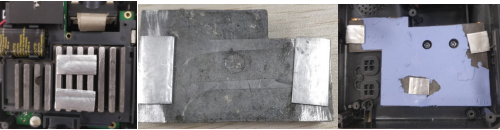

一,上下壳的散热铝块加导电泡棉导地。



二,sensor连接器贴导电布屏蔽,FPC正反面加导电布连接主板端和前sensor端屏蔽罩。

三、采用焊接工艺,将屏蔽壳的四个边沿全部焊接到主板上,最好没有孔、缝。

四,线材更改:地线将5V电源线与远端摄像头的信号包起来。

五,1,12v电源端加电容1nf和磁珠1000欧。



2,法拉电容端加电容10uf1uf1nf68pf和磁珠1000欧。

2,喇叭两端加680pf

3,ETC四个测试点加电容1nf。

2,时钟信SD_CLK的TVS30从TVS管改电容5.6Pf

3,时钟信VI_CLK的电阻R117为100R和电容C139从10Pf改4.7Pf

4,时钟信TVI_CLK的电阻R109从33R改75R和电容C128的10Pf不变



5,sensor板的时钟信SENSOR_CLK加10pf。

六、远端摄像头对策

1,晶振输入端加电阻91R(无位需切割线)和电容C59C60从15Pf改33Pf,

2,时钟信PCLK的电阻R12从22R改91R和电容C61从22Pf改33Pf。

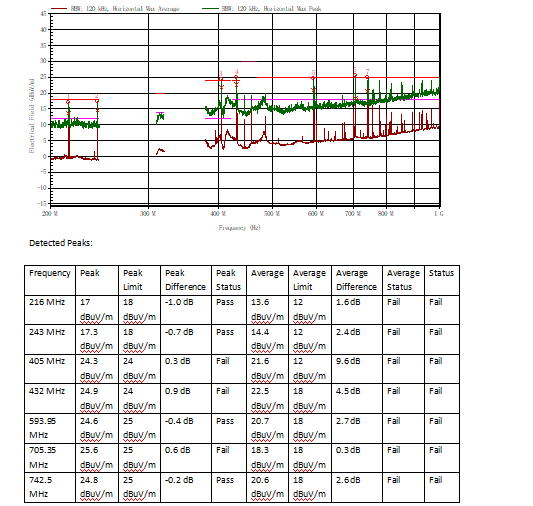

七、整改前数据。

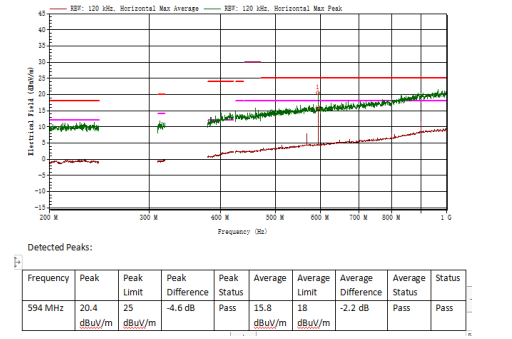

八、整改后的数据。
