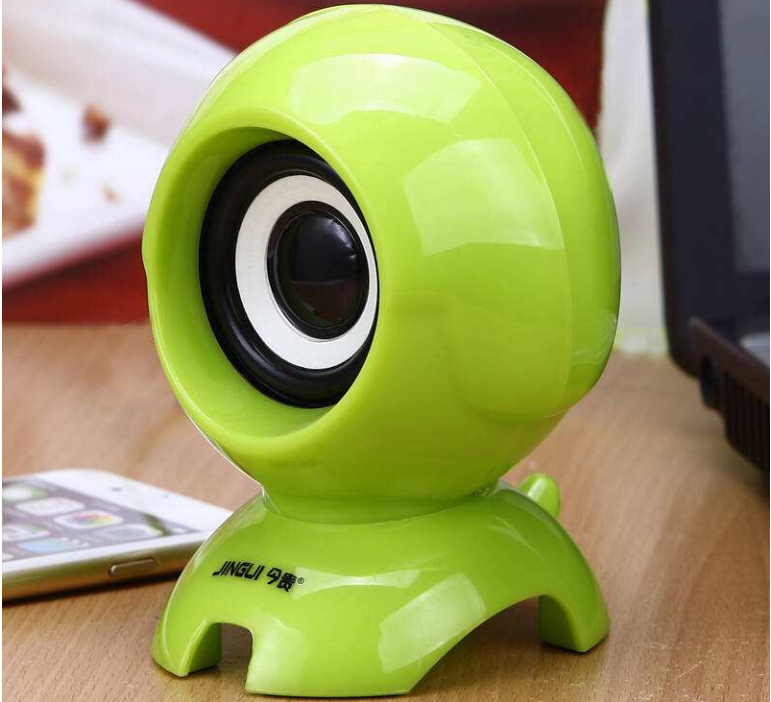

创意者WIFI迷你小音箱辐射整改


                                                    整改工程师:施先生13428718236

    电磁兼容整体解决方案供应商,整改我们是专业的,拥有一支经验丰富的静电emc整改队伍、专治疑难杂症,下面是一款创意者WIFI迷你小音箱辐射整改对策:你要的效果就是我们努力的结果,一次合作不负韶华。

一、 D308二极管正极串入滤波器60,料号:CFB2012Z600-1R0TF

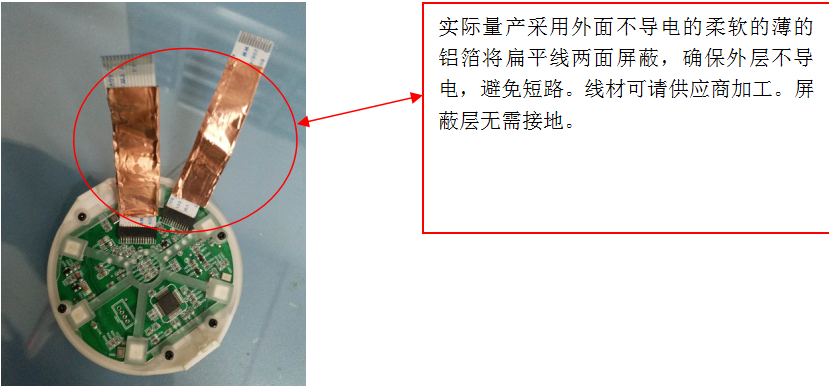

二、扁平线采用屏蔽线(本次2台样机EMI数据不稳定原因主要是扁平线贴近线路板,扁平线位置稍有不一致,就会导致测试结果不一样,所以采用屏蔽线。)

三、喇叭线与电池电源线靠板边走,最好打胶固定,避免线位置不一致,造成数据不稳定。板上的喇叭线与电源线长度适度即可,不可太长。本次测试,喇叭线上磁环去掉后测试,结果也是合格的,数据详见下面。对于量产是否导入喇叭线上磁环,由厂家自己决定。建议重新送样测试样机共2台,一台喇叭线上加磁环,一台不加磁环,根据测试结果决定。

四、整改前数据

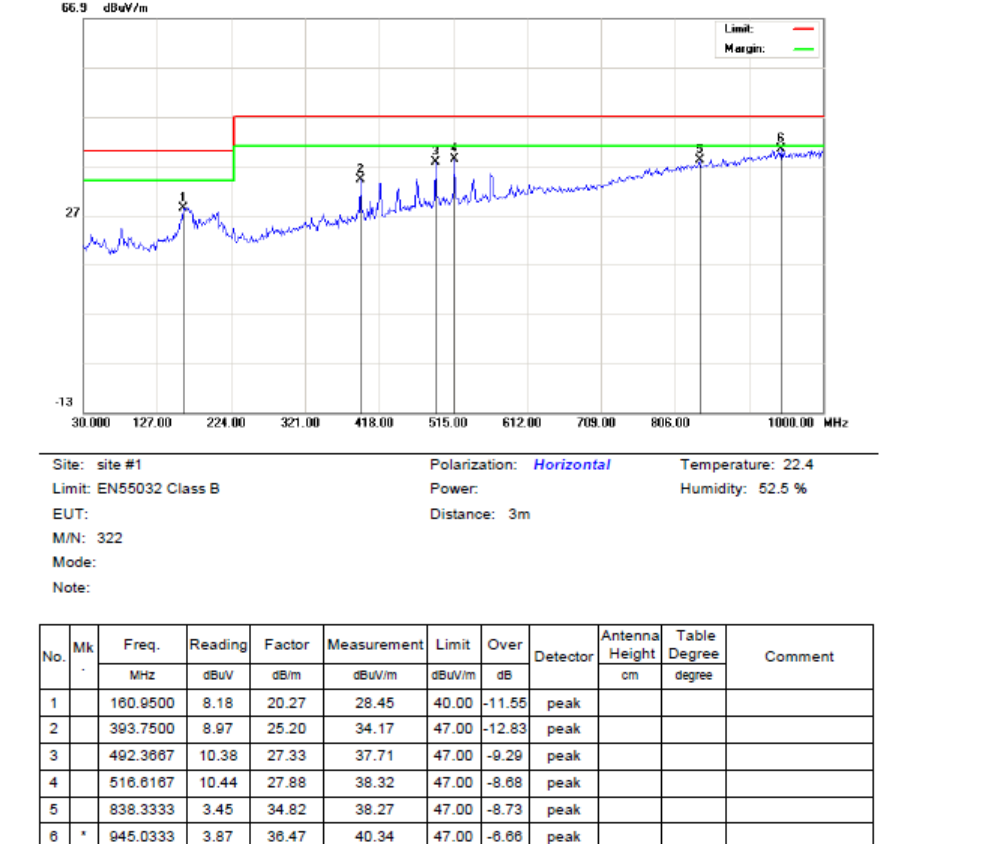

五、整改后数据
