新能源汽车的EMC整改


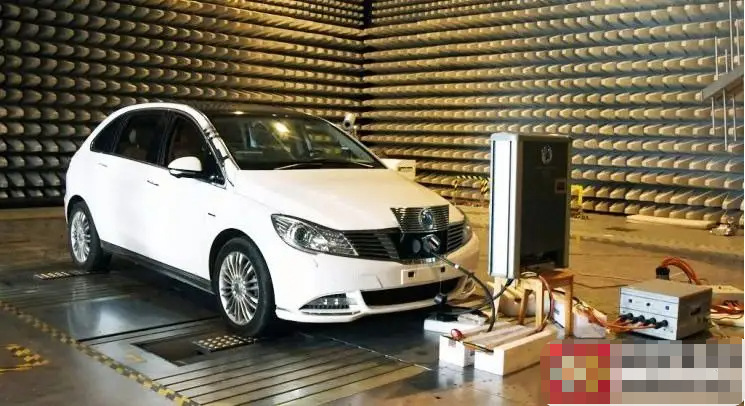

    汽车技术发展日新月异,新能源汽车更是当今汽车发展的主要趋势,解决好新能源汽车电磁兼容问题是我们当前急需解决的问题随着国家大力发展新能源汽车,传统燃油车将慢慢退出历史舞台,某新能源汽车的EMC整改如下:

国内汽车整车EMC标准:GB/T18387-2017、GB 34660-2017、ECE R10

1、新能源汽车EMC问题整改思路

a排查产生EMC干扰信号的干扰源;

b排查干扰信号的传播路径;

c排查受到干扰的设备或系统。

2对于目前新能源车来说,主要的干扰源来自于高压部件,例如电驱系统、电池管理系统、DC-DCIPS等。

3通过解决干扰源方法

某车型在进行整车EMC标准GB 34660-2017窄带辐射发射测试时超标,通过用手持式频谱对车上各个部件进行排查,发现空调系统的干扰与整车测试时的干扰源基本吻合,因此我们初步定位干扰源为空调控制器。我们对空调控制器进行了单独测试,主要不通过的频率在30MHZ-200MHZ频段,通过数据分析,可以看出各频点之间存在倍频的关系。超标的频率主要是78MHz,其中準峰值干扰比限值超出了2dB,平均值干扰比限值超出了6dB,其余比较高的频率均为倍频关系,通过对空调控制器内部的进一步分析和诊断,找到了干扰源为鼓风机控制芯片内部DSP电路噪声干扰。根据干扰点,采用切断干扰路径和对干扰源进行滤波处理的方法进行干扰抑制,通过以上整改,对空调控制器进行重新测试,测试结果符合要求,整改措施有效,之前超标的78MHz干扰已经完全消失,中准峰值和平均值干扰比限值有20dB以上余量,其他倍频干扰也得到了有效的扼制。最后将整改后的空调控制器搭载到整车上,经过整车重测,验证整改措施可以有效解决整车辐射发射超标的问题。峰值扫描的数据离平均值限值至少有5dB

4通过整改传播途径方法

某车型在做整车EMC测试时出现了整车宽带辐射发射超标的EMC问题,整车测试超标的频率主要是在32MHz,超出限值有4dB左右,通过排查,我们发现造成不合格的问题件为新能源电驱系统。对此,我们采取整改传播路径的方式进行整改。通过用手持式频谱对电驱系统进行扫描,我们发现电驱系统的低压控制线干扰非常大,因此我们在该线束上增加了一个磁环,同时用铜箔对线束进行屏蔽并接地处理,我们对整改进行了复测,之前超标的频点有接近7dB的余量,结果可以满足标准的要求

5通过整改受干扰设备或系统的方法

某车型在做整车自兼容测试的时候,出现了遥控距离过短不满足整车性能指标要求的问题。通过单独对BCMRKE进行验证,发现BCMRKE的遥控距离是完全满足我们指标要求的,因此怀疑是BCM受到车上其他部件的干扰导致问题产生。我们通过用手持式频谱对BCM附近的各个部件进行排查,发现跟BCM相近的T-BOX件在遥控工作频率433MHz附近的干扰比较大,而且BCMT-BOX相互之间的位置比较靠近,因此我们初步定位T-BOX影响到了BCM的接收。为了验证问题,我们把T-BOX的电源断开,再次在整车上验证遥控距离,结果是断开T-BOX后遥控距离完全满足我们的要求。考虑到整改T-BOX会增加验证的周期同时增加成本,我们最终考虑的方案是调整BCM的放置位置,使其跟T-BOX保持10cm以上的距离。最终通过整车布置的更改,我们对此方案进行了验证,调整后的方案很效,整车的遥控距离达到了我们整改性能要求的指标。
