某巨头电商销售的可视门铃辐射整改

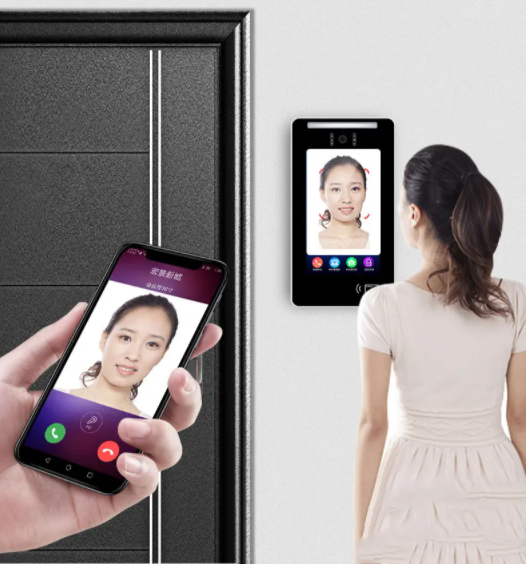

       可视门铃是一套现代化的小区住宅服务措施,提供访客与住户之间双向可视通话,达到图像、语音双重识别从而增加安全可靠性,一旦住户家内所安装的门磁开关、红外报警探测器、烟雾探测器、瓦斯报警器等设备连接到可视对讲系统的保全型室内机上以后,可视对讲系统就升级为一个安全技术防范网络,它可以与住宅小区物业管理中心或小区警卫有线或无线通讯,从而起到防盗、防灾、防煤气泄漏等安全保护作用,为屋主的生命财产安全提供最大程度的保障。以下是某巨头电商可视门铃的辐射整改

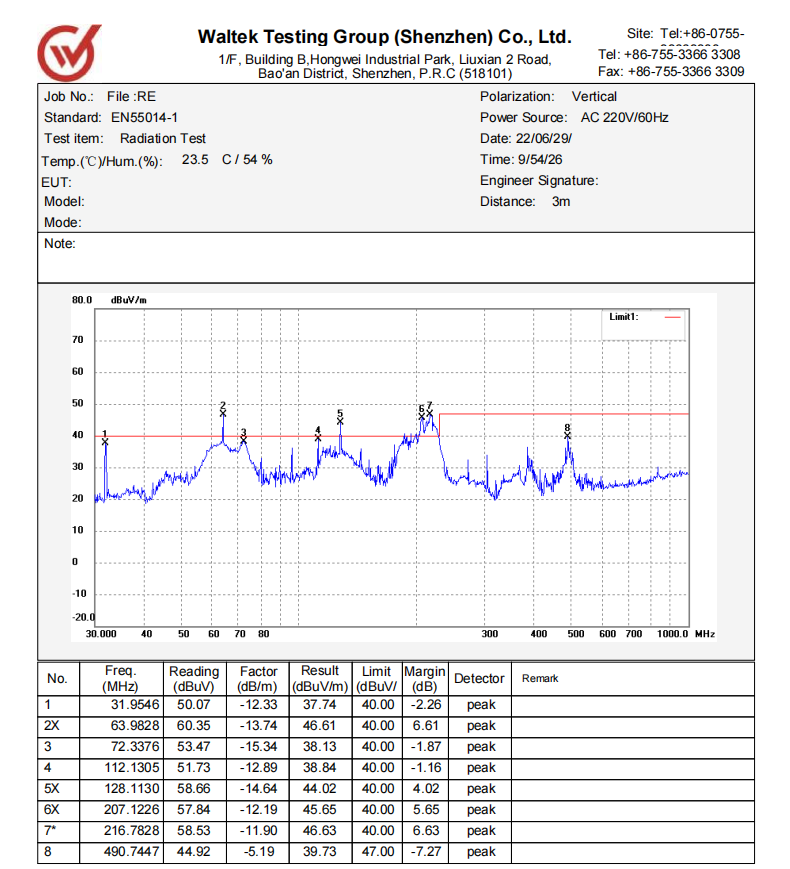

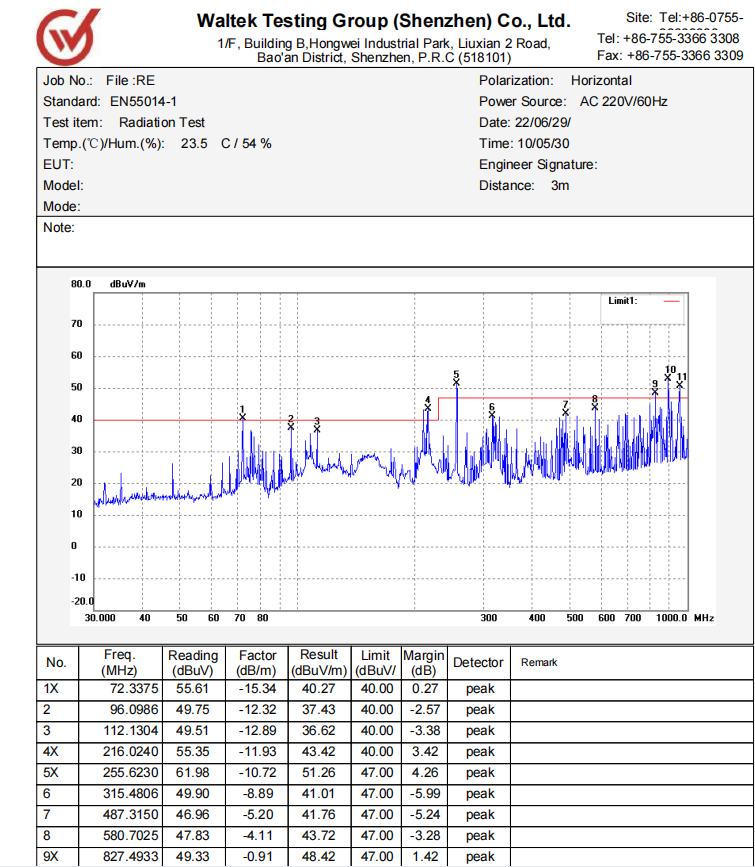

一,整改前数据:

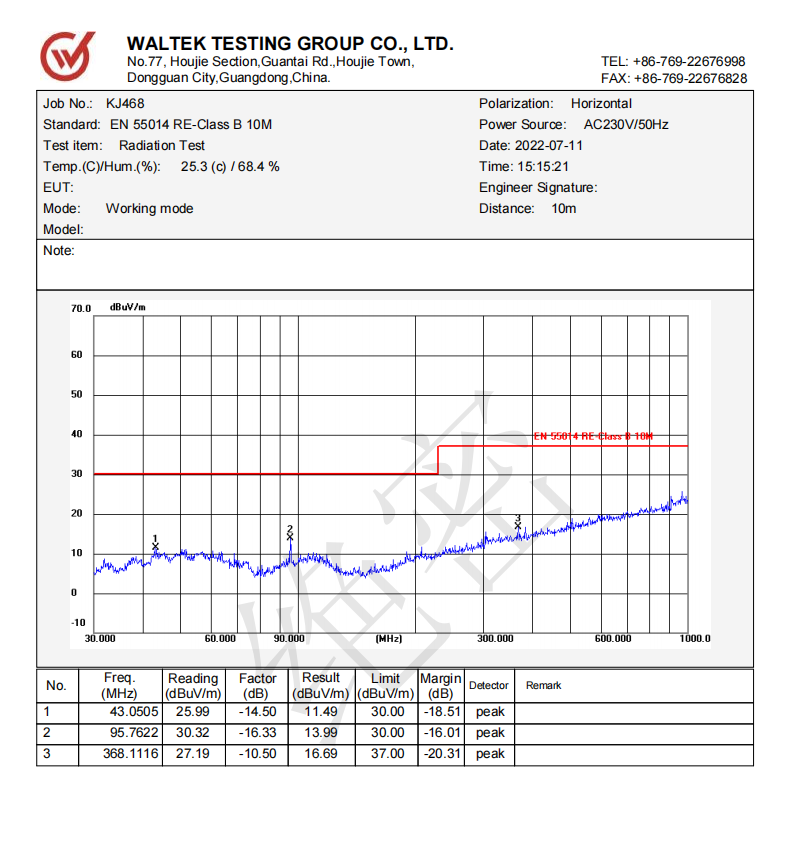

二、整改后数据:

三、技术难点分析:



1、24MHZ时钟倍频的处理

2、线缆走线的处理

3、差分对蛇形线的处理

4、板层各信号的处理

5、电源层的分隔处理

6、屏软排线的处理





整改工程师:施先生13428718236
