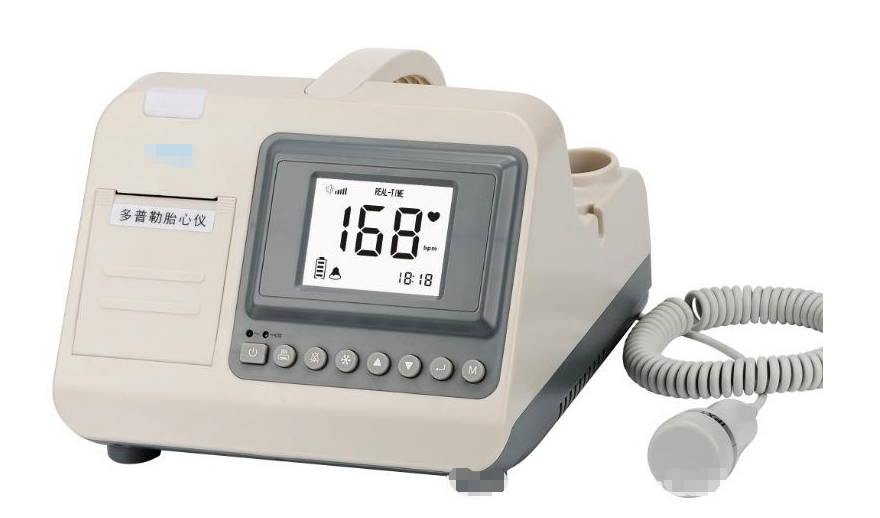

       胎心仪主要是用来做胎心监护的电子仪器,一般妇产医院都提供胎心监护。市面上比较常用的是多普勒胎心仪,多采用的是超声多普勒技术,其超声剂量要小。现在市面上多数胎心仪低于国家超声功率差标准50%以上。我司收到样机后通过频谱仪近场试探,逐一排查后,确定了具体的关键部件,很快做出整改方案,经客户同意后,快速定位,快速处理,提前完成整改,确保了胎心仪成功上市,如下是该多普勒胎心仪辐射超标整改案例:

一、整改项目

二、整改前数据

三、整改后数据

四、技术要点

1、产品PCB走线比较乱,没有完整地GND。
2、优化产品内部的接地与重新布局内部单元系统的布局整改,对电源端口进行共模滤波。
3、里面线缆屏蔽接地
