某世界500强生产的工业控制PM2.5&甲醛-4G终端辐射超标整改


     PM2.5是空气动力学中直径小于2.5微米的颗粒物质,又称为细颗粒物。大部分有害元素和化合物都富集在细颗粒物上,而随着其粒径的减小,细颗粒物在大气中的存留时间和在呼吸系统的吸收率也随之增加,因此对人体健康的影响也越大,如下是某世界500强生产的工业控制PM2.5&甲醛-4G终端辐射超标整改

工业控制PM2.5&甲醛-4G终端辐射超标整改

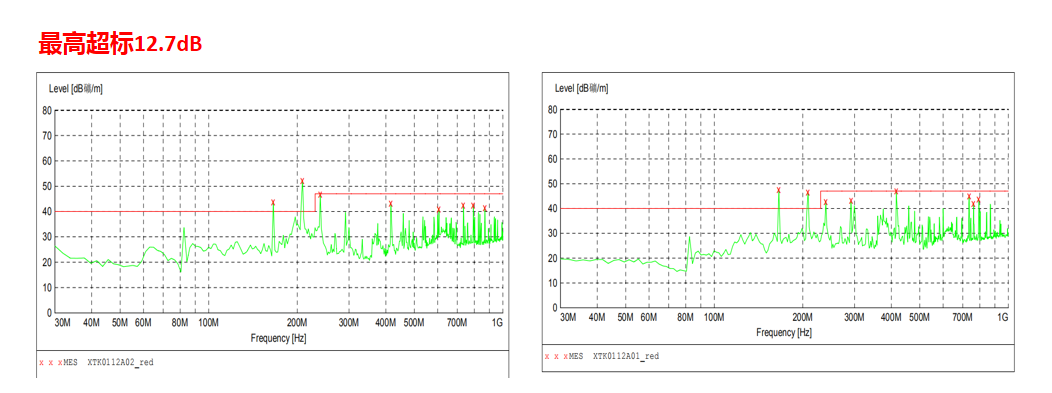

一、整改前数据

二、整改后数据

三、技术难点



1、产品内部空间小,传输速率较高,产生的谐波干扰较难抑制,且PSA标准要求在限值的基础上加严10DB

2、对采集模块进行电路的优化,同时对PCB进行LAYOUT优化;

3、优化产品内部的接地与重新布局内部单元系统的布局整改,对电源端口进行共模滤波



整改工程师:刘工、施工
