某知名企业生产的工控产品传导超标整改-引领智慧互联城市


          进入数字经济时代,城市发展亦进入“算力就是竞争力,网络就是承载力”的全新阶段。作为新时代的国家战略,新基建将推动我国社会进入一个全面感知、可靠传输、智能处理、精准决策的万物智联时代,为城市提高社会治理能力、抢占区域竞争高点注入新动力。如下是某知名企业生产的工控产品传导超标整改
工控产品传导超标整改、工控产品CE超标整改、工控产品EMC超标整改

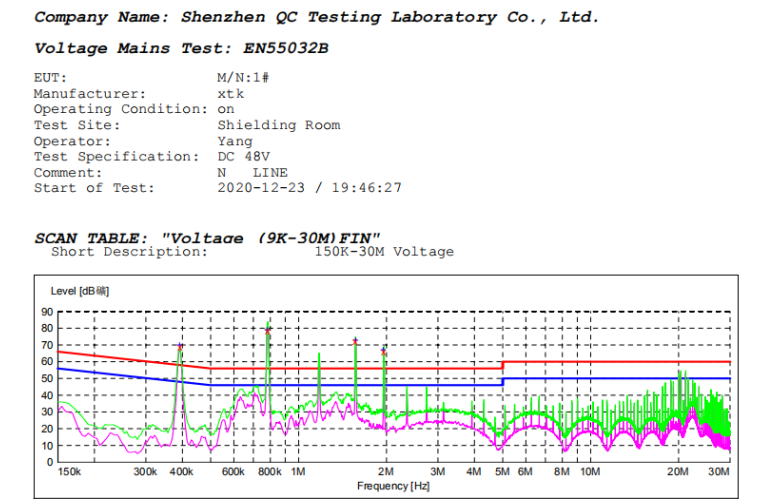

一、整改前数据

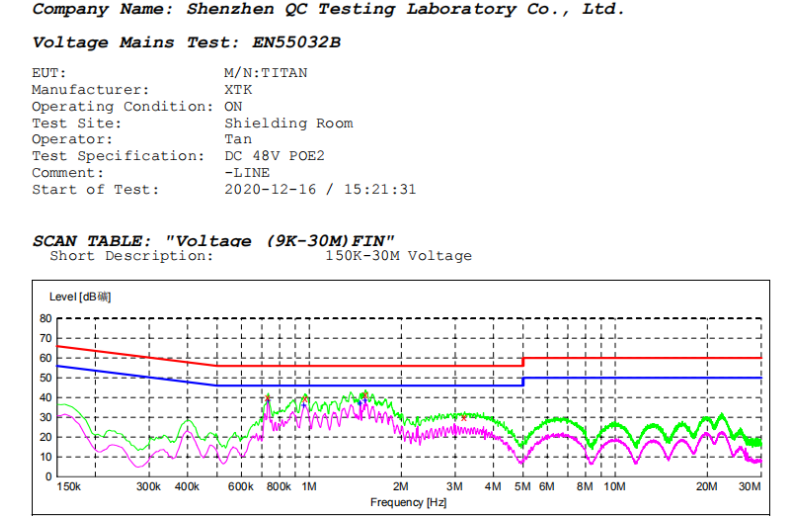

二、整改后数据
三、技术难点


1、产品为无线传输,产品外壳为塑胶外壳,干扰信号使产品的输出无线功率受影响

2、定位分析产品的PCB叠层设计有严重的缺陷,将产品叠层按下面方式叠层,并重新布线

3、产品内部交流产生的电磁干扰与无线模块之间产生干扰,在测试时偶尔会使无线自动干扰控制开关

整改工程师:刘工18123686130、施工13428718236
