某上市公司的超声波治疗仪传导整改-守护人类的使命


          超声波治疗仪传导超标整改:高于20kHz的声波叫做超声波。将超声波作用于人体以达到治疗目的的方法称为超声波疗法。超声波是一种声波,超过人耳的听觉界限的声波。声源的机械振动能引起周围弹性介质的振动,振动沿着介质由近及远地传播,形成机械波—声波。如下是超声波治疗仪辐射超标整改的对策:

超声波治疗仪辐射整改

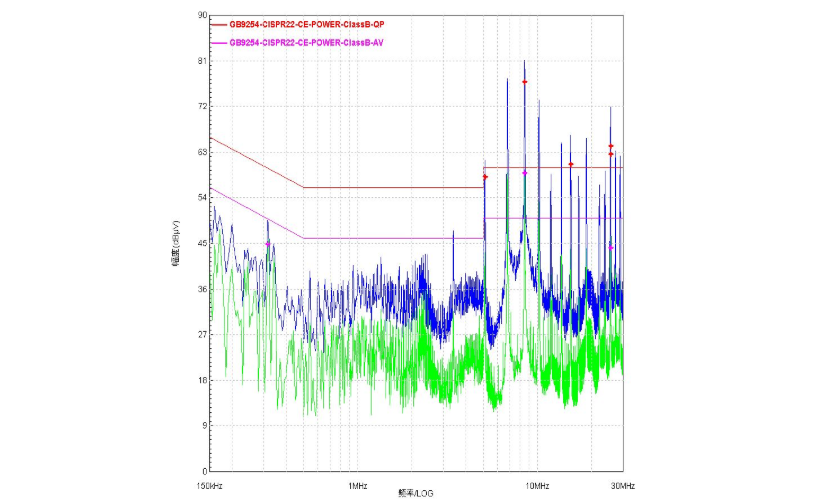

一、整改前数据

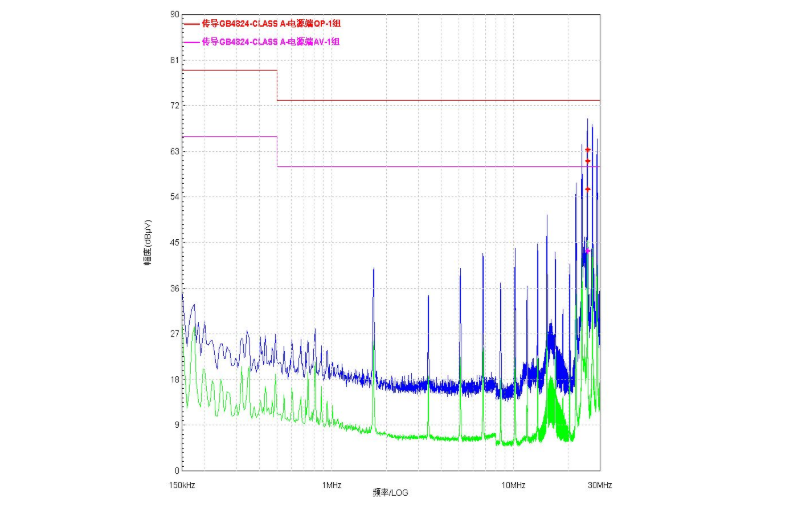

二、整改后数据

三、技术难点


1、主要传导骚扰超标主要属于1.7MHz主频源的多次谐波,1.7MHz主频发生源通过功放电路放大后,主频源的通过同轴电缆输出(该线缆较长),会产生两个干扰路径

2、产生以空间辐射干扰为主的共模干扰,从空间上耦合到电源线上

3、通地主频发生源的主板地回路形成传导耦合的共模耦合至电源线的PE线。

整改工程师:施工13428718236
