某知名企业的呼吸机辐射、传导整改


          呼吸机作为一项能人工替代自主通气功能的有效手段,已普遍用于各种原因所致的呼吸衰竭、大手术期间的麻醉呼吸管理、呼吸支持治疗和急救复苏中,在现代医学领域内占有十分重要的位置。某知名企业生产呼吸机,其产品销往欧美、中东等发达国家,对品质很严格,找到我司解决EMC系列问题,如下是呼吸机辐射、传导整改的对策:

呼吸机辐射整改、传导整改

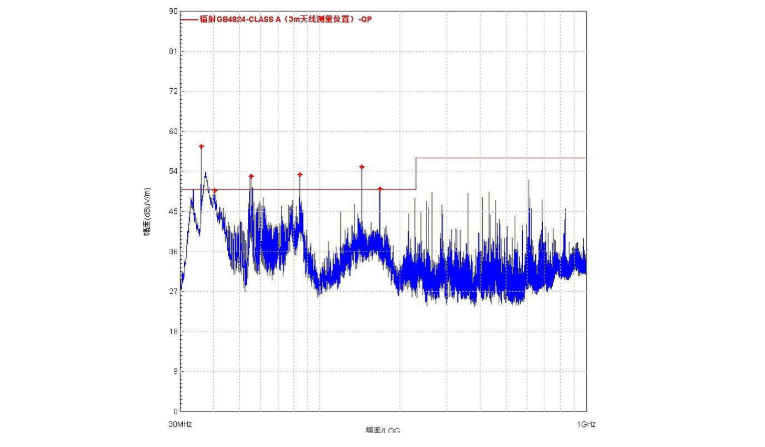

一、整改前数据

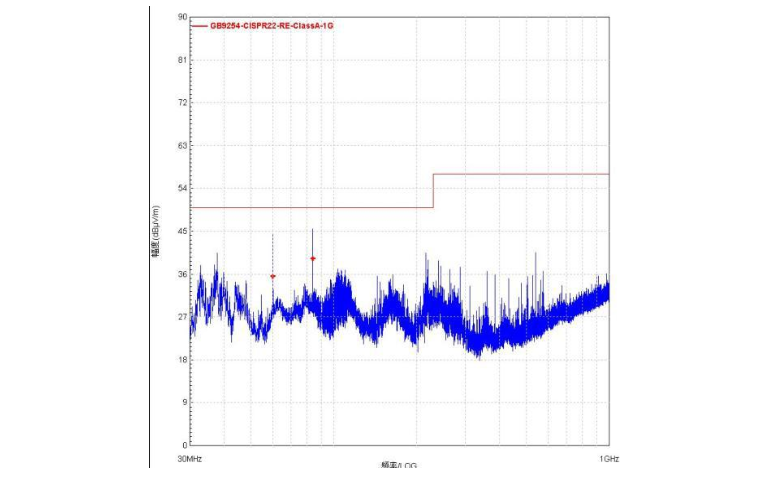

二、整改后数据

三、技术难点

1、产品内部空间小,传输速率较高,产生的谐波干扰较难抑制,通过改板时增加展频芯片及调整滤波 电路处理,满足法规要求,

2、通过对控制模块的PCB重新布局及走线规划使产品PCB板设计更合理

3、里面线缆屏蔽接地
