某军工企业的雷达辐射超标整改—科技强国


          雷达是利用电磁波对障碍物的反射特性来发现目标的一种电子设备,通常由收发天线、发射机、接收机和显示器组成。其工作原理是:首先由雷达发射机发射出一串短促脉冲式的电磁波(称为人射波)照射目标(譬如一架正在飞行的飞机),并利用雷达接收机接收从目标反射回来的电磁波(称为回波)。然后根据雷达发射电磁波和接收回波的时间差以及电磁波在空间的传播速度,计算出雷达到目标的距离,而目标的方向则由雷达接收回波的天线指向角测出。由此即得到目标所在的空间位置,从而可对目标的距离、角度和速度进行跟踪。如下是我司对某军工企业的雷达辐射超标整改

雷达辐射超标整改

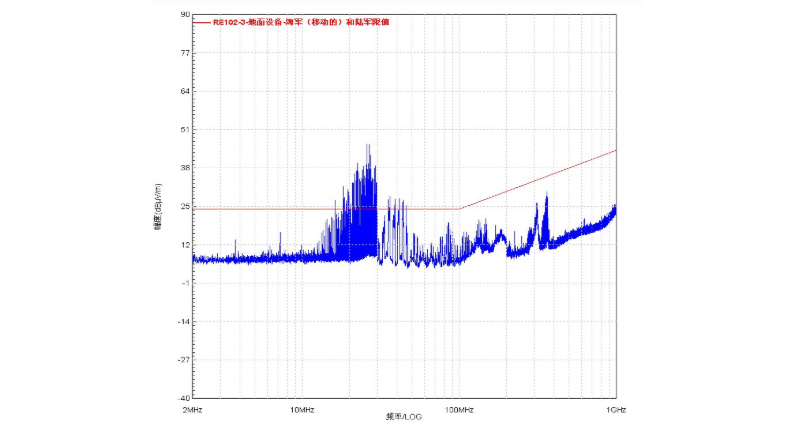

一、整改前数据

二、整改后数据

三、技术要点

1、产品功率大,在满载测试时辐射发射超标,内部高压线与低压线束混合走线较严重;

2、优化产品内部的接地与重新布局内部单元系统的布局整改,对电源端口进行共模滤波;

3、主要辐射发射来源于主控板的LAYOUT设计不符合EMC设计规范,从而10MHz-50MHz引起共模发射
