          某航天公司研制的洲际战略核导弹实现了从单级到多级、从液体到固体、从陆基到陆海兼备、从固定发射到机动发射、从中远程到洲际的跨越,战略预警、导弹突防、快速反应和生存防护能力不断提高,形成了固液并存、射程衔接、陆海兼备、威力和效能明显增强的战略核威慑装备体系。几经周折找到我司,在资深专家的艰苦努力下通过了测试。如下是洲际战略核导弹辐射超标整改

洲际战略核导弹辐射整改

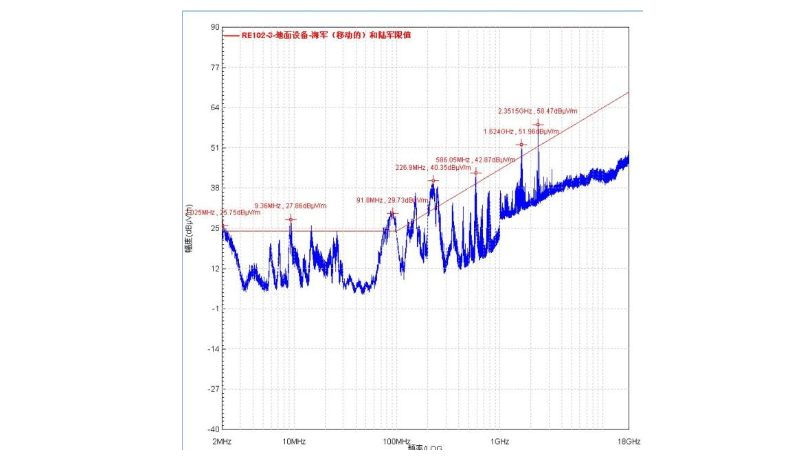

一、整改前数据

二、整改后数据

三、技术要点

1、去掉多工器A1,改善很大,而多工器内都是无源器件,初步判断是因为多工器内的电容电感引起的     谐振干扰,后续需要调整容值感值进行优化。

2、超标频点主要是步进电机驱动装置引起,后续需要对该部分滤波处理,接口线缆需要屏蔽接地。

3、驱动器与电机连接线缆用编织网屏蔽并360°接地处理。

4、针对以上存在的设计隐患,进行对策分析和整改。
