成人按摩仪辐射超标整改

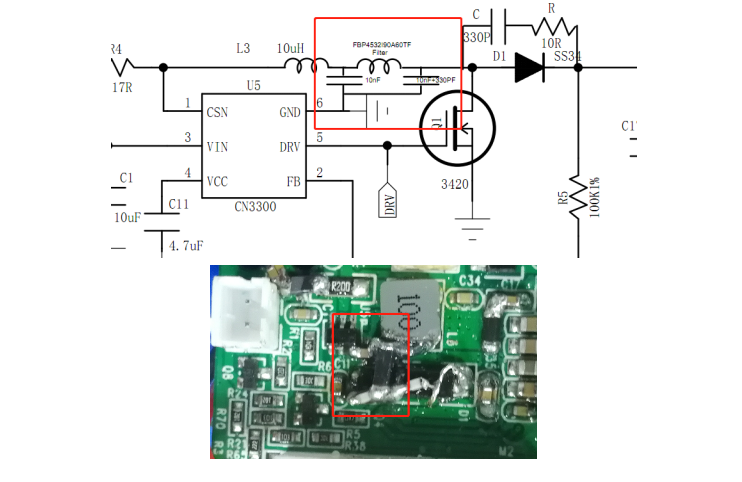

一、L3与D1之间串联EMI Filter:FBP4532I90A60TF,与L3间对GND并联电容10NF,

与D1间对GND并联电容10NF+330PF;

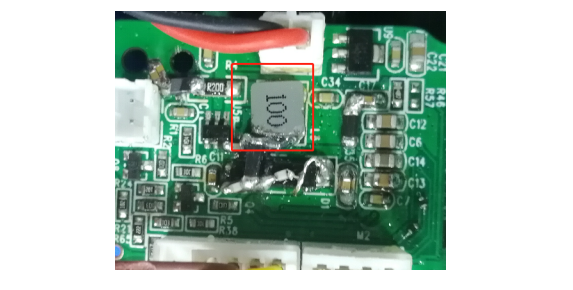

二、L3电感改为一体成型封装;

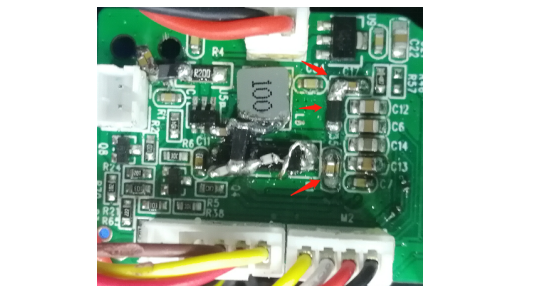

三、在如下图位置,串联EMI Filter:FBP3216I60A20TF,C35位置增加电容          10NF、102、103对地并联;C17位置增加电容10NF;

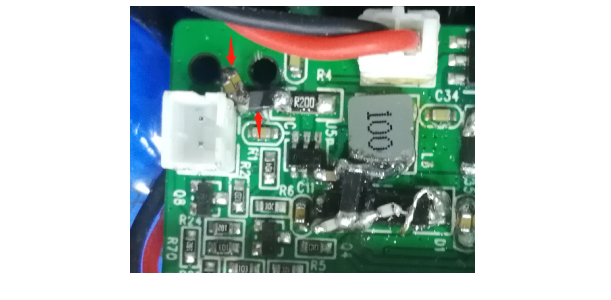

四、在如下图位置,串联EMI Filter:FBP3216I60A20TF,靠近插座端位置加        电容102、103对地并联;

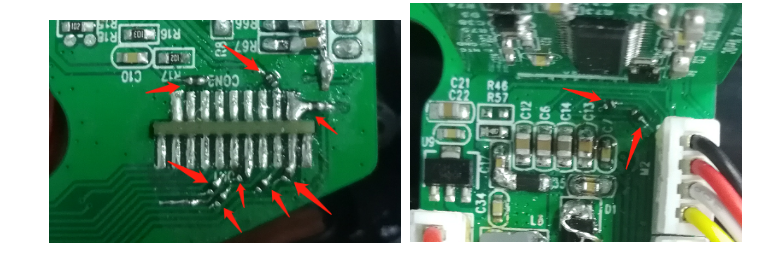

五、单片机模块BK_LED1、DIR、STEP、USB_CHARGE、L/OFF-CHARGE、A、B、         C、D、PIO靠近模块端串联EMI Filter:FHS1005F06A20TF   10PCS;

六、整改前后数据对比。
