一、EMC整改:

收到EMC整改样机以后,需要对样机做好EMC整改计划。没有做好计划就去整改产品,只会增加整改的时间,只会改完脉冲群整改,辐射发射超标,改完辐射 静电又不过,无休止的整改下去,毫无意义。我们可以进行如下操作对EMC进行整改

1.经验判断,需要完全依托工程师的EMC整改的直觉和经验来进行判断。通过日复一日的测试整改中摸索经验,总结的无价的财富

2.专业设备测试,根据测试仪器所提供的数据来进行分析问题。一边测试一边去分析产品工作状态来判断产品出问题的工作部位,然后去分析,判断可能造成EMC测试无法通过的原因。

3.寻找emc干扰源和干扰路径,很多时候干扰路径和源头是很多个,很多工程师发现采取一定措施发现没有改善又改回去,甚至多次测试后直接放弃EMC整改。所以找到这这两点就能了解其中根本原因也能从根本上解决。



二、下面我们根据不同EMC测试项目,进行分类分析整理EMC整改思路

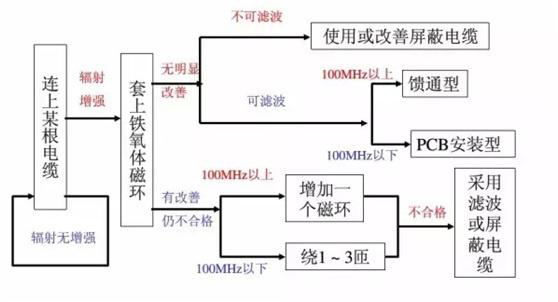

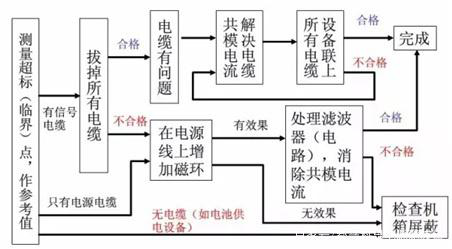

1.辐射发射EMC整改思路 辐射发射的通道比较多,有空间的 有线缆的,该采用屏蔽的要用屏蔽线。

EMC整改、EMC整改思路

2.电源线干扰类:脉冲群整改,传导发射整改 .这个环节主要看电源滤波器和脉冲群抑制器的选择。要不然累死都不知道怎么死的。

3.信号线干扰:做脉冲群测试时候有做信号耦合和传导抗扰度时候对信号线注入干扰的解决方案

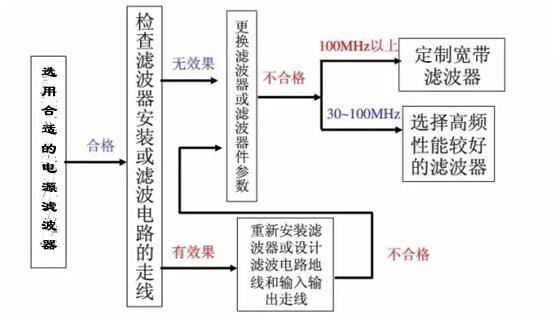

4:电源滤波器的选择。EMC整改过程中电源滤波器的选择很重要,所以一定要选择一个性能好的滤波器。减少整改过程的难度

电源滤波器的安装 输入与输出避免耦合 电源滤波器的效果打折强电弱电要分离。减少高频干扰对弱信号的干扰,提高信号线的稳定性

EMC整改需要一个漫长的经验积累不能一天就修炼成大神,多想多记多测试
