         无人驾驶汽车是通过车载传感系统感知道路环境,自动规划行车路线并控制车辆到达预定目标的智能汽车,它是集自动控制、体系结构、人工智能、视觉计算等众多技术于一体,是计算机科学、模式识别和智能控制技术高度发展的产物,也是衡量一个国家科研实力和工业水平的一个重要标志,在国防和国民经济领域具有广阔的应用前景。如下某知名车厂的无人驾驶智能汽车辐射、BCI整改案例讲解:

无人驾驶智能汽车的辐射、BCI整改

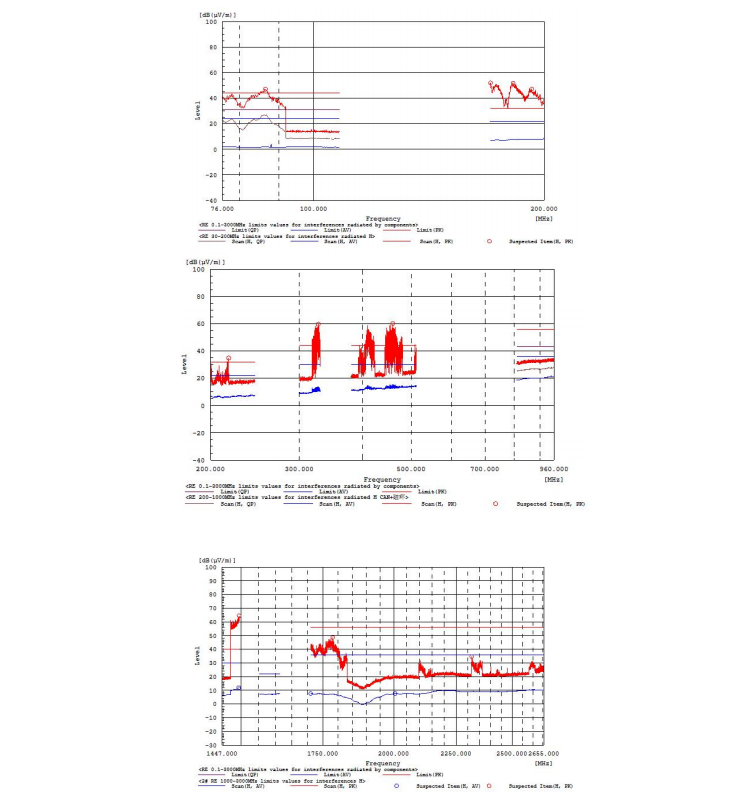

一、整改前辐射数据;

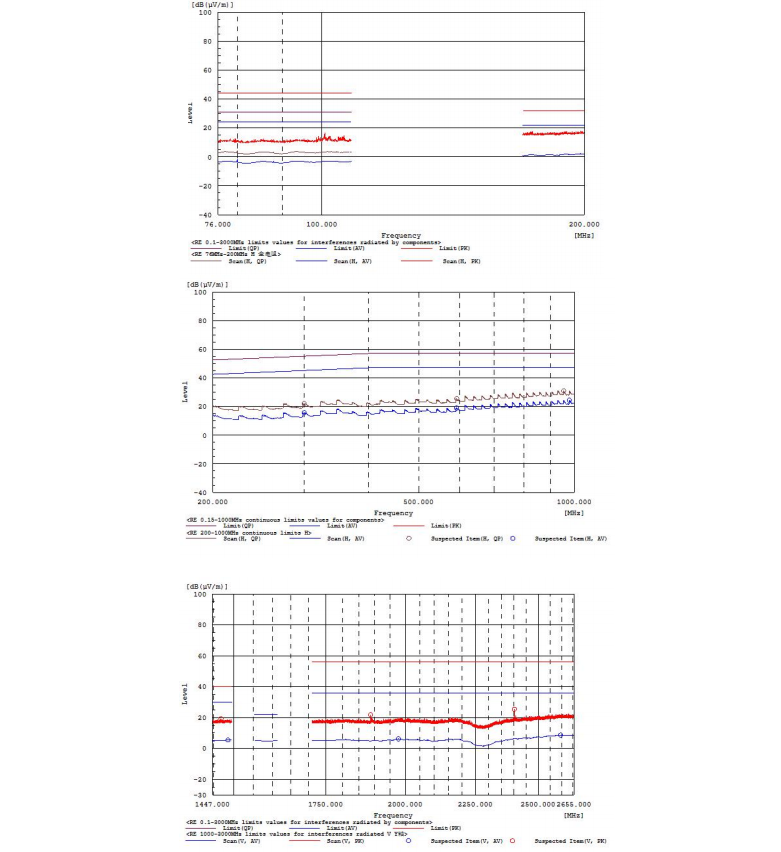

二、整改后辐射数据;

三、异常现象与对策说明;

1、BCI80MHz 失败:CAN 回路 受到干扰;

2、BCI28-30MHz失败:主芯片KEAZ128MLK4供电回路受到干扰;

3、BCI过程中Q1Q2损坏:过压或过流损坏;

4、3b失败:主芯片KEAZ128MLK4损坏;

5、5b失败:TVS1 功率1500W偏低,损坏;

6、CERE失败:超标,主因是机外带电机的辅助设备如气泵、水泵、雨刷等辅助设备造成。

整改工程师:江工13632561861

              施工13428718236
