全球500强电视机盒子生产商的辐射和传导整改-一次合作不负韶华


         HDMI端口提供高清视觉享受,在硬件方面很多盒子产品已经可以满足这方面的需求,但是常常过不了辐射和传导,深圳芯通康专注于EMC整改及EMC器件销售。找到我们是一种缘分,我们不辜负您的选择。以下是电视机盒子的辐射和传导整改。

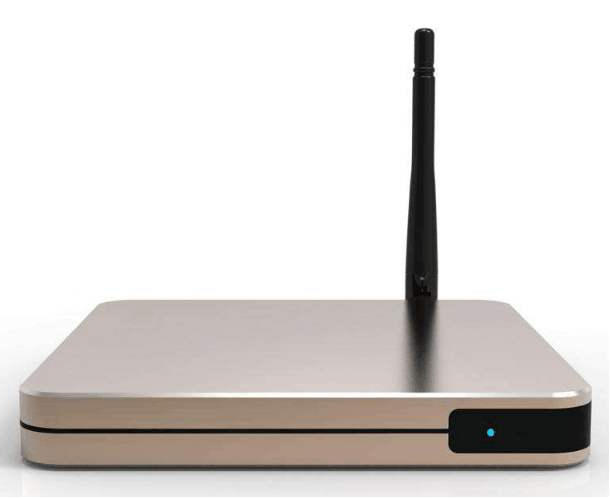

电视机盒子

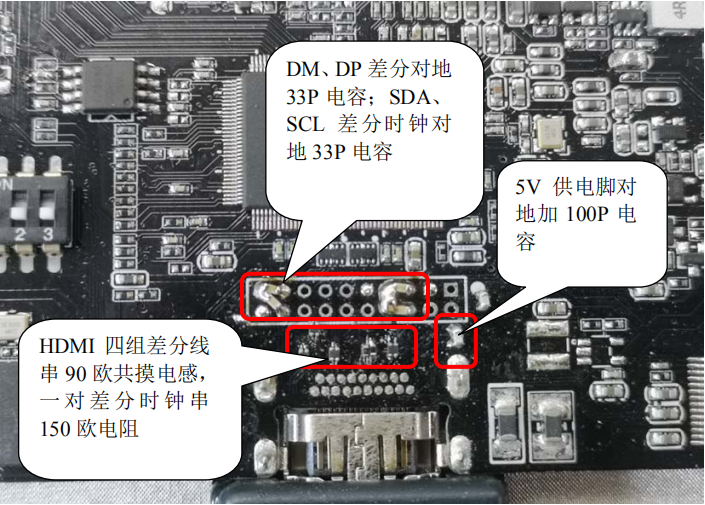

1. DMDP 差分对地 33P 电容;SDASCL 差分时钟对地 33P 电容;HDMI 四组差分线串
90 欧共摸电感(供应商:芯通康型号:CMH1210RI028-Z900TF),一对差分时钟串 150 欧电
阻;5V 供电脚对地加 100P 电容。

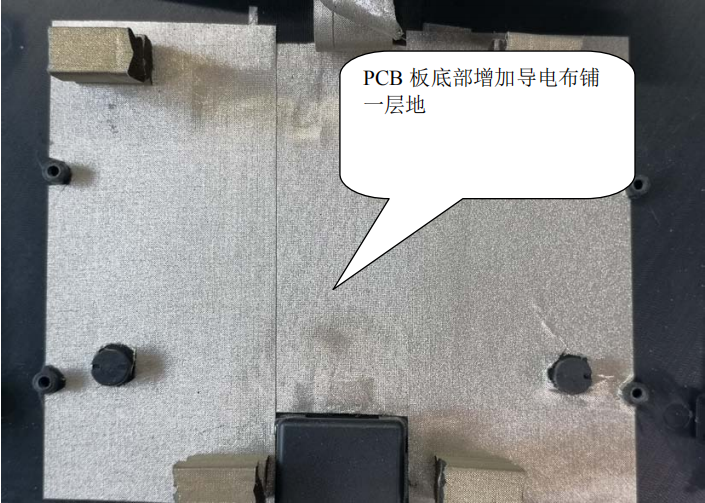

2. PCB 板底部增加导电布铺一层地。

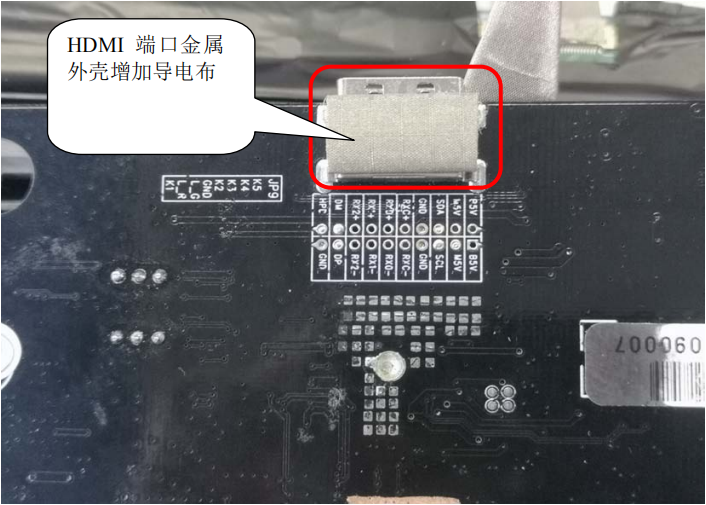

3. HDMI 端口金属外壳增加导电布。

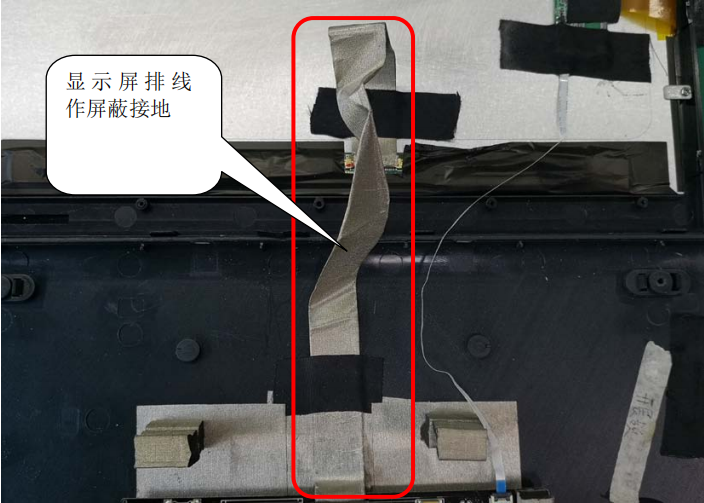

4. 显示屏排线作屏蔽接地。

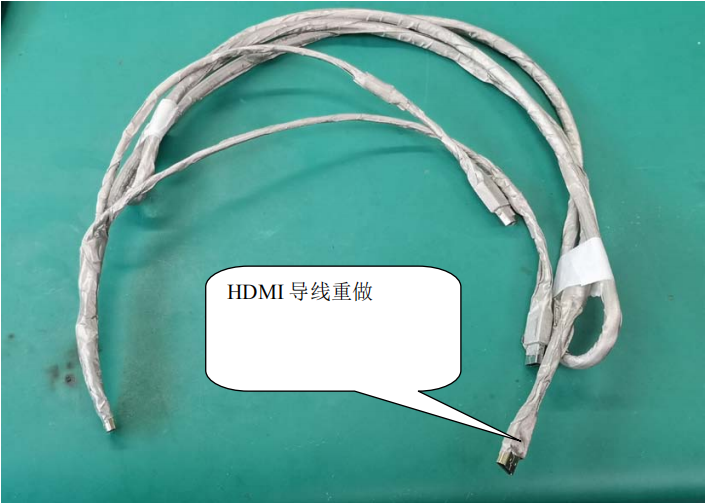

5. HDMI 导线重做。

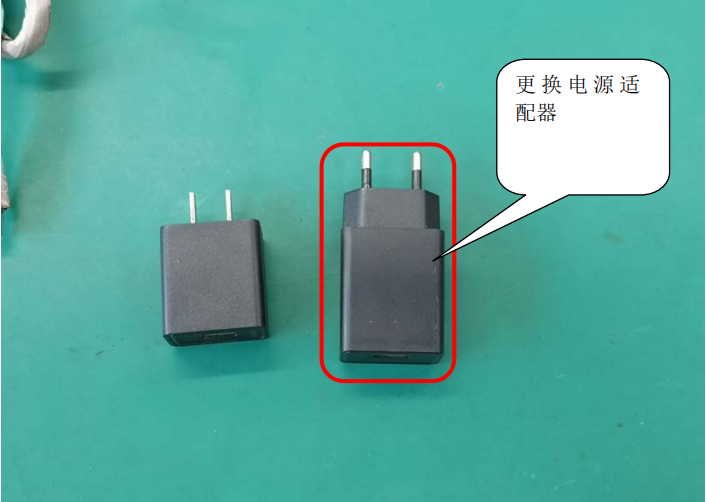

6. 更换电源适配器。

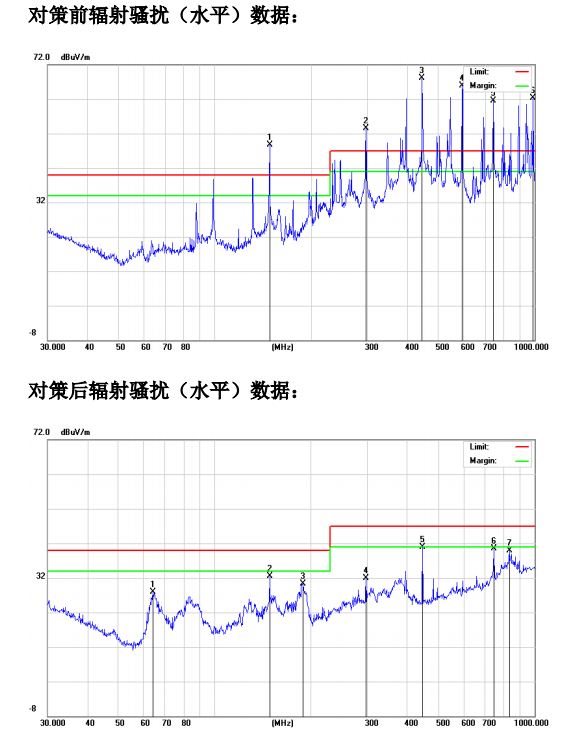

7,整改前后水平数据对比。
8,整改前后垂直数据对比。

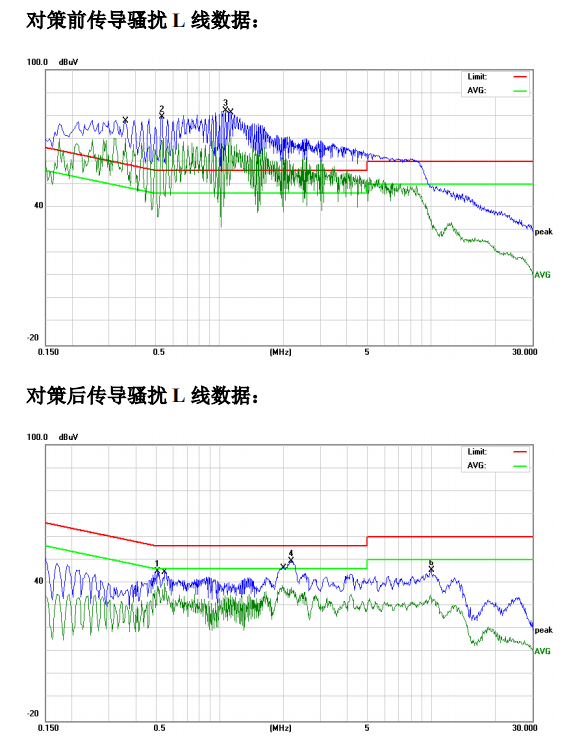

9,整改前后L线数据对比。

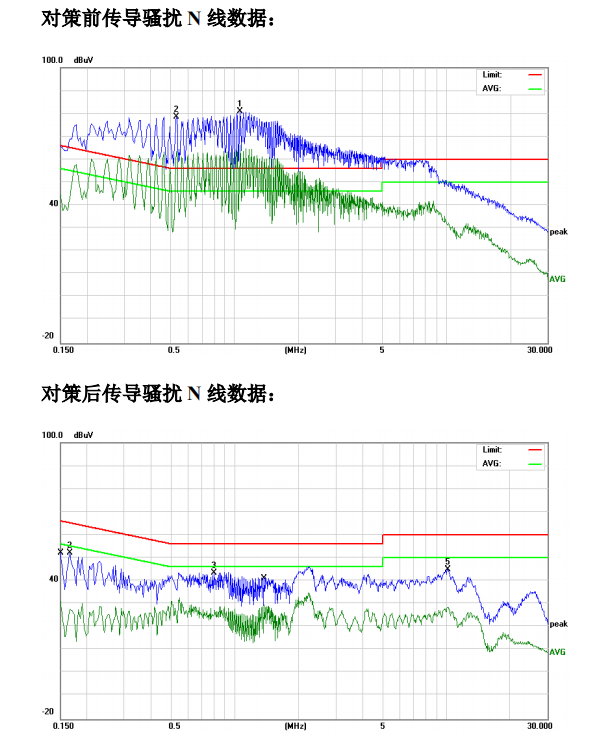

10,整改前后N线数据对比。

整改工程师:施先生13428718236
